  Siemens a laserové ukazovátko
Vydáno dne:  05.05.2003
Zobrazeno celkem:  11469
Počet příspěvků v diskusi:
Průměrné hodnocení:
1111.21.21.21.41.41.41.61.61.61.81.81.82222.22.22.22.42.42.42.62.62.62.82.82.8333   3 (hodnoceno 93x)
1111.21.21.21.41.41.41.61.61.61.81.81.82222.22.22.22.42.42.42.62.62.62.82.82.8333

návod



verze pro tisk

Telefon SL45 ale i ostatní z řady x45 se dají využít při troše práce i jako laserové ukazovátko. Že nevěříte? Přečtěte si dnešní návod.

Potřebné nástroje a materiál:

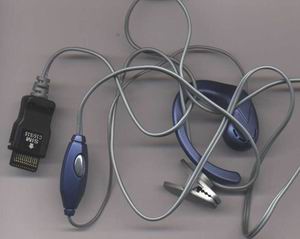

- 1 Headset (konektor)
- 1 laserové ukazovátko - Laserová dioda (provozní napětí by mělo stejné jako napětí baterie, ne nižší!)
- Pájka, malý plochý šroubovák ( po případě vrták, pila a LED)

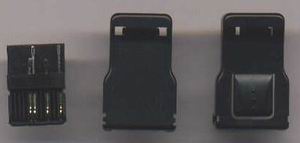

-Za prvé odpájíme konektor od Headsetu



- Piny 1 a 4 jsou potřebné pro napájení, Piny 7 a 8 jsou u C/ME/S 45 překlenuty.



-Demontujeme laserovou čočku z běžně prodejného ukazovátka nebo klíčenky

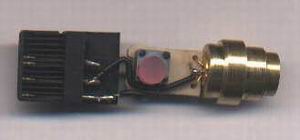

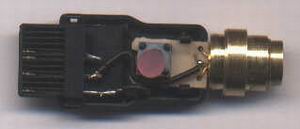

-Teď zasadíme laser do kontaktu a spájíme. Spojte + laseru s Pinem 4 a - laseru s Pinem 1.

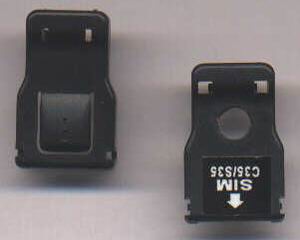

-Do horní části krytu konektoru je potřeba udělat otvor pro spínač laseru.



-Vyzkoušejte funkčnost a konektor zavřete.

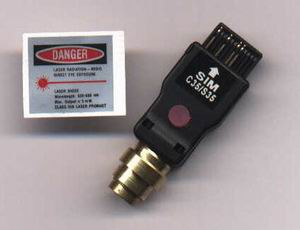

A to je vše - finální výsledek vypadá takhle



Thanks to Java45.de
