| | Jak si vytvořit vlastní témátko pro Siemens SX1- část I. |
| Vydáno dne: | 31.01.2006 |
| Zobrazeno celkem: | 12000 |
| Počet příspěvků v diskusi: | 27  |
| Průměrné hodnocení: |
|
| | |
|
Dnes se naučíme jak si vytvořit z jakéhokoli obrázku, co se nám líbí téma do mobilu SX1. V tomto prvním díle se budeme věnovat souborům EidPic.mbm a Backgroundimage.mbm . Kde je získat, jak je upravit, kam a jak soubory nahrát a jak upravit FW telefonu aby vše fungovalo tak jak má.
| Používání níže uvedených postupů či programů není v souladu se záručními podmínkami výrobce telefonu. Jejich používáním se vystavujete riziku neuznání záruky na přístroj v případě jeho poškození.
|
|
|---|
| Tento návod může, bez bezvadného pochopení postupu, vést až k poškození
Vašeho telefonu (i trvalému). Před zahájením práce si jej celý důkladně
přečtěte a máte-li jakékoliv nejasnosti, konzultuje je předem na určeném
diskusním fóru!
|
|
|---|
Co budeme potřebovat:
| spolehlivé PC |
|
|---|
| Siemens SX1 |
|
|---|
| dátový kabel DCA-540 |
|
|---|
| čtečku karet (MMC) |
|
|---|
| Adobe Photoshop |
|
|---|
| obrázky |
|
|---|
| FExplorer |
|
|---|
| mBm Whizard |
|
|---|
| registry k mBm Whizard |
|
|---|
| firmware 15CZSK |
|
|---|
| USB driver pre WXP |
|
|---|
| Apatcher |
|
|---|
| patche |
|
|---|
Ještě před začátkem všech
úprav si přečtěte jak správně
přehrát FW. Návod je situován na přehrávání
FW6 ovšem my potřebujeme mít v SX1 FW15. Postup je
však naprosto stejný .Takže jak přehrát FW
najdete zde.
Dále si ještě nastudujte jak pracovat s
Apatcherem. Také bude tohoto programu zapotřebí.
Jak správně pracovat s Apatcherem se dočtete zde.
No a můžeme začít:
1. Stáhněte si aplikaci jménem FExplorer,
nainstalujte si ji do SX1 a spusťte ji.
2. Pomocí aplikace najděte soubory jménem
EidPic.mbm a Backgroundimage.mbm soubor EidPic.mbm se nachází
v adresáři Z:\system\data soubor Backgroundimage.mbm se
nachází v adresáři C:\system\data
Oba
tyto soubory zkopírujte na MMC kartu. Musí se to dělat
po jednom.Nejdou oba označit a naráz zkopírovat.
3. Po zkopírování obou souborů vyjměte
paměťovou kartu a dejte ji do čtečky a soubory
zkopírujte z MMC do počítače.Po zkopírování
do PC soubory z MMC smažte.
4. Tak a teď si stáhněte program mbmWhizard
a registry k mbmWhizardu.
Nyní máte vše potřebné na úpravu
*.mbm souboru v počítači. Zbývá si jen
vybrat obrázky, který chcete mít na tapetě.
Buď si najděte nejaké sami a nebo můžete použít
tyto obrázky
.
5. V archivu je pět obrázků (image0, pes,
image2, image3, image4). Obrázek "pes" je obyčejná
fotka, kterou jsem si vybral a chci ji mít na tapetě.

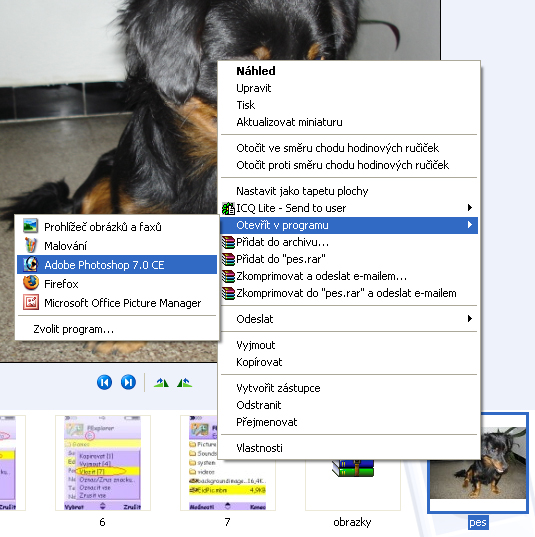

Nejprve však musíte obrázek upravit. Tedy
otevřete si obrázek v programu Adobe Photoshop.

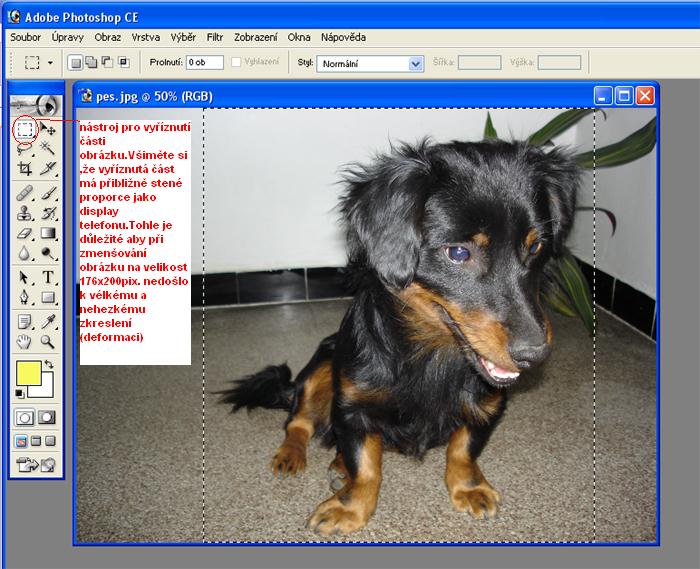

Po
otevření si označte část obrázku,která
se vám líbí a která aspon trochu odpovídá
poměrově velikosti displaye.
Vybranou
část obrázku zkopírujte (Ctrl+C) a otevřete
si nový soubor.

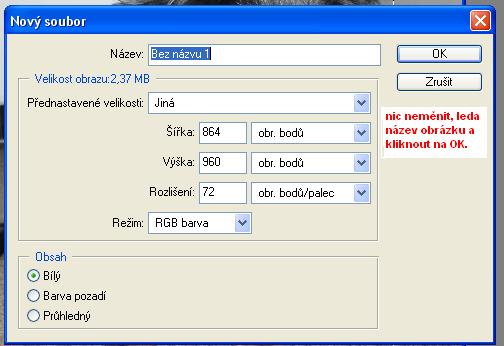

Po
kliknutí na OK se otevře nový soubor a vy
zmáčkněte (Ctrl+V). Tím se vloží
vybraná část obrázku do nového
souboru. Původní obrázek (ten ze kterého
jsem vyřezávali) beze změn zavřete, aby v
programu nepřekážel. Teď musíte nový
obrázek (tu vyřízlou část z původního

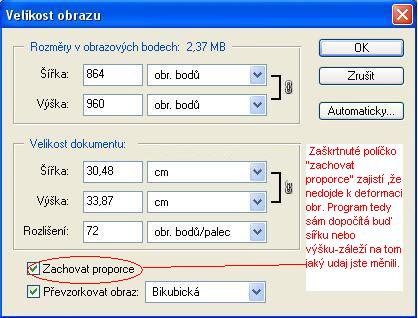

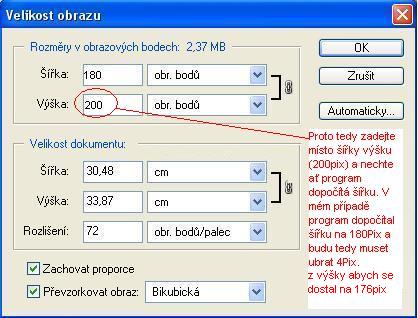

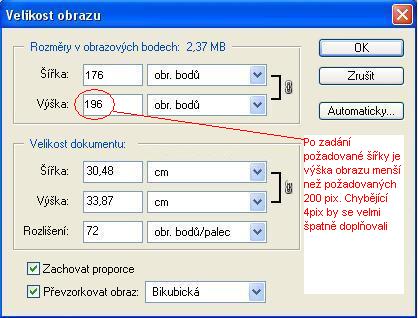

obrázku) dostat na velikost 176x200 pixelů. Klikněte
tedy na „obraz“ „velikost obrazu“ otevře
se okno, kde nastavíte požadovanou velikost. Všiměte
si políčka „zachovat proporce“ toto políčko
slouží k tomu, aby nedošlo k deformaci obrázku.
Když
změníte šířku obrázku tak se
výška sama doplní a nedojde k deformaci. Pokud
změníte šířku obrazu a výska
bude menší než požadovaných 200pix. tak změňte
výšku a nechte program dopočítat šířku,
která již bude větší než požadovaných
176pix. Přebytečné šířkové
pixely se ořezávají mnohem snadněji než by se
doplňovali výškové pixely :)
Poté
co jte zvolili velikost obrazu tak klikněte na OK a obraz se
zmenší. Nyní v mém případě
je obr.veliký 180x200 pix. a musí být veliký

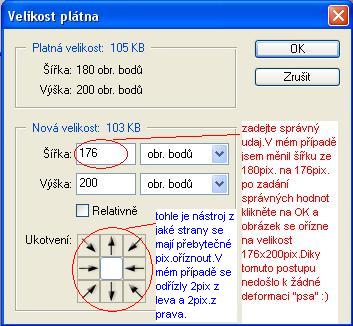

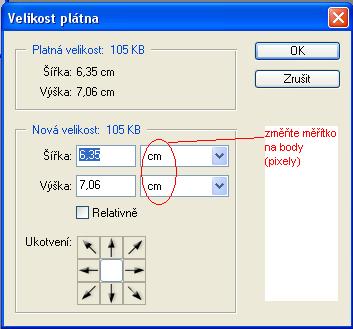

176x200pix. Pro doladění na správnou velikost
klikněte na "obraz""velikost plátna"
otevře se okno a změňte měřítko u
výšky i šířky z cm na
body(pixely).
A
ještě změňte hodnotu, která nesedí
(v mém případě šířka ze
180 na 176pix.) Klikněte na OK - program hodí hlašku
„obraz se ořízne“ klikněte na OK,
obrázek uložte ve formátu *.bmp (24bitů) a je
hotovo. Obrázek má spravné rozměry a je
připraven na další akce.

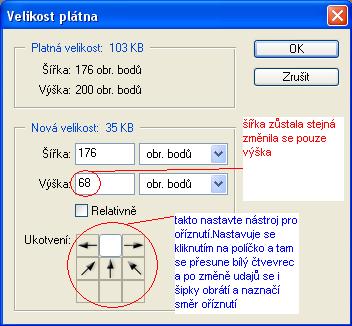

6. Nyní je
zapotřebí obrázek psa (176x200pix) rozdelit na dvě
části. Otevřeme tedy obrázek v Adobe
Photoshop a klikněte na „obraz“ „velikost
plátna“ otevře se známé okno,
přepněte měřítko na body(pixely) a
nastavte hodnoty šířka: 176pix.(zůstane tedy
stejná) , výška: 68pix. a nástroj pro
směr oříznutí pixelů nastavte tak ,aby
se výškové pixely oříznuly směrem
zespodu. Až máte vše nastaveno, klikněte na OK,
program hodí hlašku "obraz se ořízne"
opět klik na OK a máte první část
obrázku, která později přijde do souboru
EidPic.mbm. Tuto část uložte pod jakýmkoli názvem
, ale ve formátu *bmp (24bitů).
Mělo
by to vypadat nějak takto.
Teď
klikněte na "úpravy""krok zpět"
a obrázek se vrátí zase so původní
velikosti(176x200pix). Nyní přijde podobný postup
aby z obrázku byla i druhá část tedy:

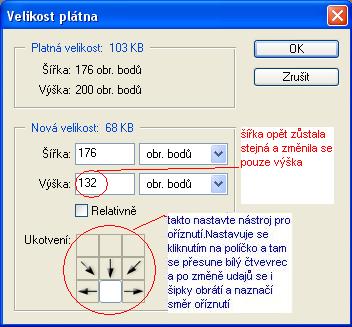

klikněte na "obraz""velikost plátna"
otevře se známé okno, přepněte měřítko
na body(pixely) a nastavtee hodnoty šířka:
176pix.(zůstane tedy stejná) , výška:
132pix. a nástroj pro směr oříznutí
pixelů nastavte tak ,aby se výškové pixely
oříznuly směrem z vrchu. Až máte vše
nastaveno, klikněte na OK, program hodí hlašku
"obraz se ořízne" opět klik na OK a máte
druhou část obrázku, která později
přijde do souboru Backgroundimage.mbm. Tuto část
uložte pod jakýmkoli názvem, ale ve formátu *bmp
(24bitů).
Mělo
by to vypadat nějak takto.

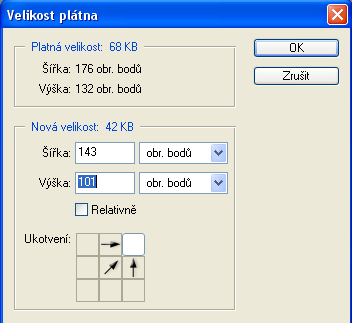

Po
uložení je potřeba z tohoto obrázku(176x132)
vytvořit další obrázek o rozměrech
143x101. Klikněte tedy na "Obraz""velikost
plátna" a nastavte- šířka:143bodů,
výška:101bodů a nástroj pro oříznutí
dejte do pravého horního rohu. Potřebujete, aby se
pixely ořízly ze spodu a z leva.
Po
odkliknutí hlašky a oříznutí,
obrázek uložte pod názvem jakým chcete ,ale ve
formátu *.bmp (24bitů)
Mělo by to vypadat nějak
takto.
7.
Teď musíte v první části obrázku
zesvětlit místo pro hodiny, datum, signál, baterku
a ty drobné ikony jako je zamčení kláves.
Vzheldem k tomu, že jsem si záměrně vybral takový
obrázek abych toho nemusel moc zesvětlovat (zesvětlená
místa se mi nelíbí)tak v mém případě
musím zesvětlit pouze prostor pro datum. Uznejte, že
černý text na černé psí hlavě moc
k přečtení nebude :) Otevřte tedy první
část obrázku (176x68pix) v Adobe photoshop.

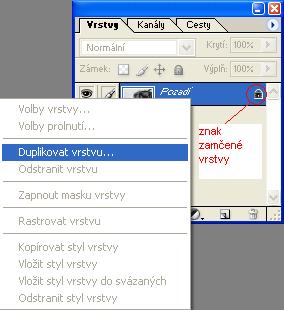

Nejprve musíte odemčít vrstvu. Klikněte tedy
na vrstvu pravým tl.myši a poté vyberte možnost
"duplikovat vrstvu".

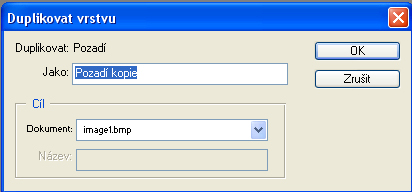

program
vyhodí tabulku.Nic neměňte a rovnou klikněte na
OK.
Vytvoří
se odemčená kopie vrstvy a tu zamčenou vrstvu
smažte.A to tak ,ze ji označíte a kliknete na nástroj
"koš"po kliknutí se program zeptá
jestli "odstranit vrstvu pozadí" klik na ANO a tím
máte odemčenou vrstvu se kterou se dá dělat
více operací.

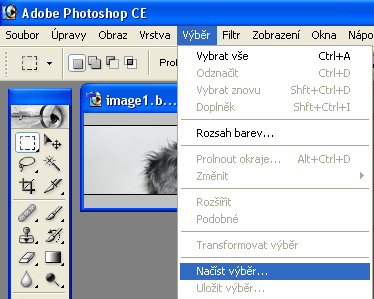

Nyní
zesvětlíte obrázek v prostoru pro datum. Klikněte
na "Výběr""načíst
výběr"

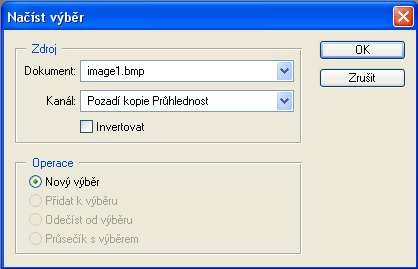

program
vyhodí okno, nic neměňte a rovnou klikněte na
OK

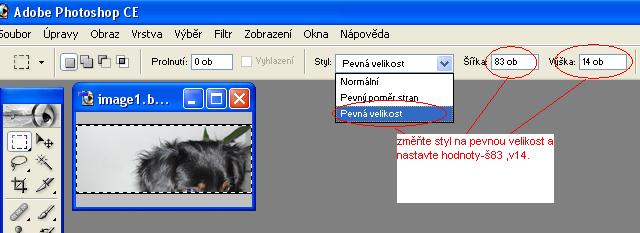

Program
vybere celý obrázek a vy nastavte v panelu "styl-pevná
velikost" a nastavte hodnoty "šířka:80ob""výška:12ob"
po
nastavení hodnot dvakrát klikněte na obrázek
a vybraná část se změní na malý

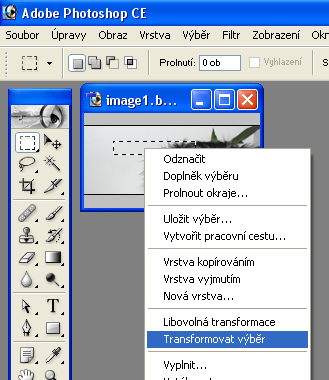

obdelníček. Do obdélníčku klikněte
pravým tl.myši a vyberte položku "transformovat
výběr".

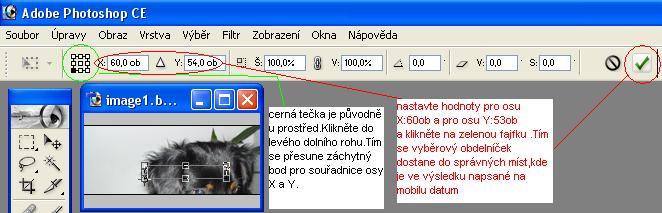

přepněte
černý čtvereček do levého dolního
rohu (tím změníte výchozí bod pro
souřadnice X a Y)nastavte souřadnici "X"na
hodnotu 60ob a souřadnici "Y"na 54ob. Po nastavení
hodnot klikněte na zelenou fajfku.Po kliknutí se vybraný
obdelníček přesune do správného místa,
kde ve výsledku v mobilu je zobrazen datum. Tento obdélníček
je navržen pro standartní font.Pokud máte font změněný
tak datum v obdélníčku nemusí sedět.

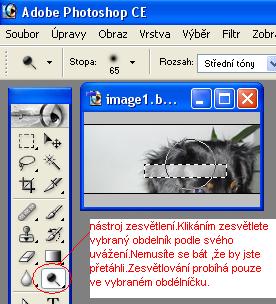

Ted
už jen použijte nástroj zesvětlení a podle svého
uvážení zesvětlete vybrané místo.
Postup
pro zesvětlení dalších míst je
stejný jako u zesvětlování místa pro
datum. Jen se nastavují jiné hodnoty. Pokud by jste
chtěli ješte zesvětlovat místo pro digitální
hodiny tak nastavte "pevnou velikost"a šířka
bude 44ob, výška 31ob. a pro transformaci výběru
opět nastavte levý dolní bod pro zachycení
souřadnic os X a Y, přičemž osa X: bude mít
souřadnice 7ob a osa Y:49ob. Pokud používáte
Analogové hodiny není potřeba zesvětlovat
Pokud by jste chtěli ješte zesvětlovat místo
pro ikonu baterky, signálu a ikonek zamčení
klávesnice a dalšich tak nastavte "pevnou
velikost"a šířka bude 176ob, výška
10ob. a pro transformaci výběru opět nastavte levý
dolní bod pro zachycení souřadnic os X a Y,
přičemž osa X: bude mít souřadnice 0ob a osa
Y:10ob. Místa opět zesvětlete dle svého
uvážení a uložte soubor pod libovolným názvem
ovšem ve formátu *.bmp (24bitů).
Toto je nejjednodušší
postup jak zesvětlit daná místa.Když máte
vybranou část pro zesvětlení tak ji můžete
různě transformovat a modulovat a dosáhnete lepšího
a hezčího zesvětlení.Bude to vypadat
efektněji. Ale na to už si přijděte sami:)(zkoušejte,
hledejte-kdo hledá najde).
8. Nyní máte
obrázek upravený a můžete se pustit vesele do
změny souborů *.mbm. Spusťte program mbmWhizard, který
jste si stáhli ještě před úpravou
obrázku.
Pokud máte jakékoli
potíže s programem mbmWhizard tak rozbalte archiv "registry
k mbmWhizardu", který jste si také stáhli
před úpravou obr. a soubory nakopírujte do složky
C:\windows\system32 , případné již existující
soubory přepište.
Nyní
už by s programem neměly být žádné potíže.

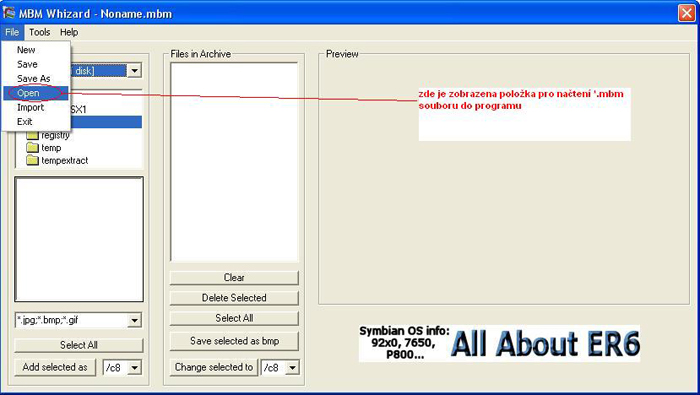

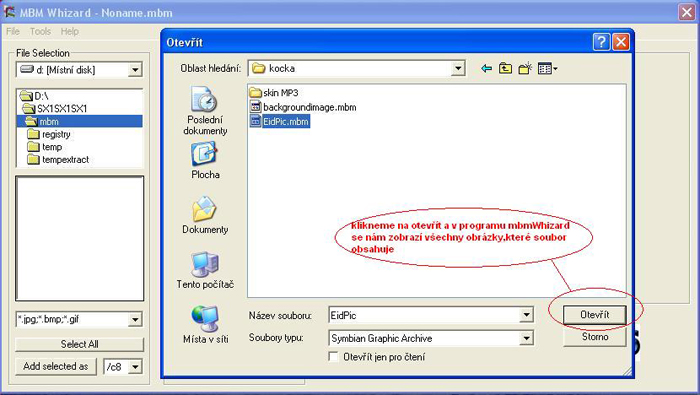

Klikněte na "File""Open"a v adresářové
struktuře si najděte soubor EidPic.mbm,který jste do
PC kopírovali z MMC karty.

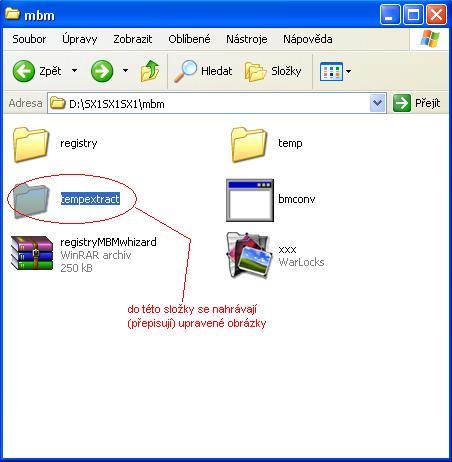

Ve
složce, kde máte uložený mbmWhizard je složka jménem
"tempextract"
v
této složce je pět obrázků.
Já
chci abych na paletě "Bluesky"měl obrázek
psa. Pojmenuju tedy horní část obrázku
stejným názvem jako je pojmenován obrázek
pro paletu "Bluesky" ve složce "tempextract".
Svůj obrázek psa zkopíruji do složky "tempextract"
a přepíši již existující soubor. V
programu mbmWhizard i ve složce "tempextract" se mi změní
obrázek.Tímto způsobem můžete dát
psa(nebo váš obrázek)na všechny barevné
palety, anebo na každou paletu dáte takto upravený jiný
obrázek. Nebo zbytek to necháte tak:). Změnit si
můžete také ten malý obrázek ,který
se zobrazí při spouštění mobilu ve
fázi startovací animace. Obrázek je tak malý
,že se do něj skoro nic nevleze a tak se tam většinou
napíše jen nějaký text(autor témátka),
nebo se obrázek nemění. Jeho úprava je
natolik jednoduchá, že to nebudu v návodě

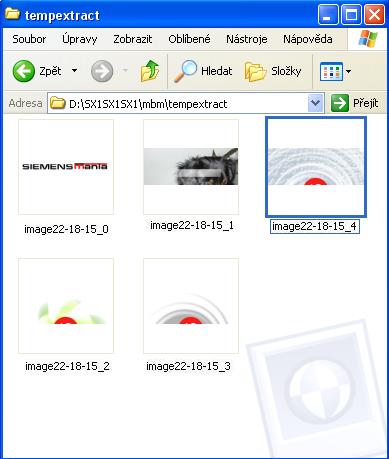

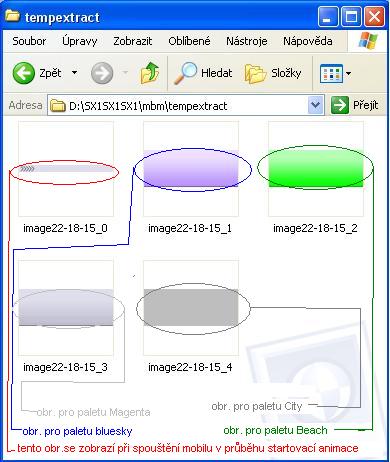

rozepisovat. A takto vypadá složka "tempextract" s
upravenými obrázky. Nelekejte se toho, že máte
jiné názvy obrázků. To je v pořádku.
Program vždy pojmenuje obrázky jinak ikdyž otevřete
stejný soubor.

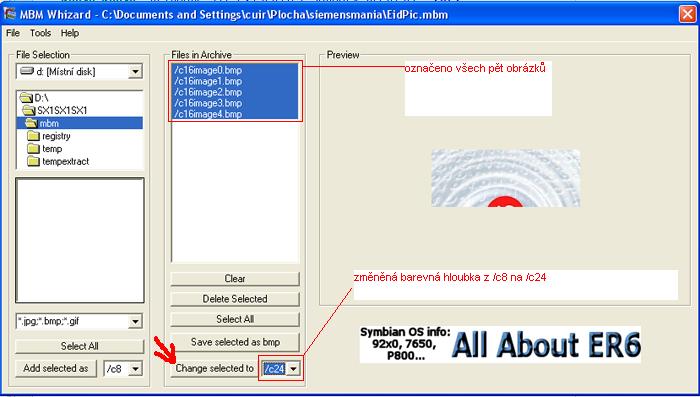

Po
přepsání všech obrázků, které
chcete měnit se přepněte zase do hlavního okna
programu mbmWhizard a označte všech pět obrázků
v okénku "Files in Archive" .Změňte
barevnou hloubkuna z /c8 na /c24 a klikněte na "Change
selectet to"
Po
kliknutí na "Change selectet to" se názvy
obrázků v okénku "Files in Archive"
změní, ale toho si nevšímejte a klikněte
na "File""Save As" a vyberte kam se má
změněný soubor EidPic.mbm uložit. Jeden soubor a to
EidPic.mbm je úspěšně změněn. Nyní
klikněte na "File""Open" a otevřete
soubor Backgroundimage.mbm. Soubor obsahuje dva obrázky. Tyto
dva obrázky zase přepište ve složce "tempextract"
obrázky psa (těmi ,které mají rozměry
176x132 a 143x101), první obrázek je ten
větší-(image0-176x132). Stejně jako u
EidPic.mbm označte v programu oba obrázky a změňte
barevnou hloubku z /c8 na /c24 a klikněte na "Change
selectet to". Po kliknutí se názvy v programu zase
změní, stejne jak se to stalo u souboru EidPic.mbm.
Nevšímejte si toho a klikněte na "File""Save
As" a vyberte kam se má změněný soubor
backgroundimage.mbm uložit. Pokud by soubor nešel uložit a
měli jste přepsané registry tak pak nastavte
barevnou hloubku na /c16 a uložte.
9.
Teď jste ovšem vytvořili soubor Backgroundimage.mbm
pouze pro jednu paletu.Celkem musíte vytvořit 4 soubory
backgroundimage.mbm, pokud máte na každé paletě
jiný obrázek. Postup pro tvorbu dalších
souborů Backgroundimage.mbm je stejný. Zbylé tři
soubory backgroundimage.mbm ,které se zrovna nehodí k
aktuální paletě si nahrejte někam do mobilu a
když změníte paletu tak jen přepíšete
soubor v E:/system/data pomocí aplikace Fexplorer.
10.
Nyní jsou všechny soubory *.mbm uspěšně
změněné. Pro jistotu zkontrolujte jestli mají
nějakou velikost. Pokud jsou veliké 0kb tak nahrejte
registry jak bylo psáno výše a celý
postup změny souboru *.mbm opakujte. Pokud je velikost souborů
různá od nuly tak je vše v pořádku a
oba změněné soubory (EidPic.mbm i
Backgroundimage.mbm)nahrajte na MMC kartu a to do adresáře
E:\system\data. Pokud tuto adresářovou cetu na MMC karťe
nemáte tak si ji vytvořte.
Soubory
musíte na MMC kartu nahrát do správného
adresáře ještě dřív než
aplikujete patche do telefonu. Pokud tak neučiníte tak se
vám telefon nezapne!!!
Patche
aplikujte pomocí Apatcheru. Odkaz na to jak pracovat s tímto
programem je hned z úvodu tohoto článku. Patche,
které je potřeba aplikovat si můžete stáhnout
zde
(stejný
odkaz jako z tabulky"co budeme potřebovat"). No a zde
jsou
soubory EidPic.mbm a Backgroundimage.mbm ,které jsem vytvořil
spolu s tím, když jsem psal tento návod. Až budete mít
nahrané soubory a aplikované patche tak telefon
jednoduše zapněte:). Může se stát, že po
spuštění telefonu budete mít sice změnětnou
horní část obrázku, ale dolní bude
chybět. Jděte proto v mobilu do
"menu-nastavení-telefon-standby mod"- klikněte
na pozadí a vyberte NE pote akci opakujte a vyberte ANO a
nastavte na pozadí libovolný obrázek. Připojte
zapnutý telefon ke kabelu a do E:\system\data nahrejte znovu
upravený soubor backgroundimage. Po nahrání
telefon restartujte a již bude zobrazena i doní část
témátka.
Přeji příjemné
chvíle s Vaším novým témátkem
:) a na závěr malá ukázka jak by to mělo
vypadat.
|
Články
![](\"ikony/invisible.gif\"){kind=small}
